東風5噸水罐消防車

更新日期:2021/2/28  來源于:zjhcz.cn  作者:江南專汽  點擊次數:

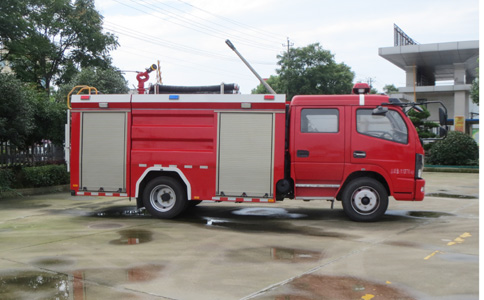

東風5噸水罐消防車

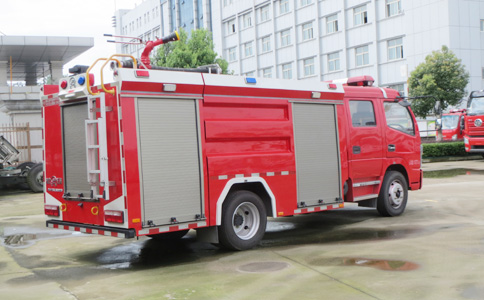

東風5噸水罐消防車

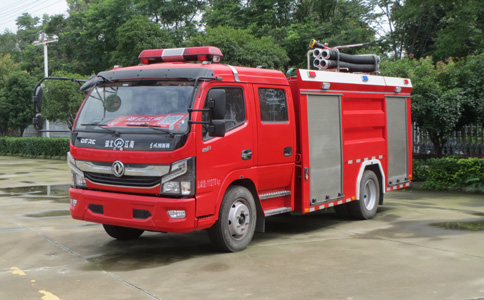

東風5噸水罐消防車

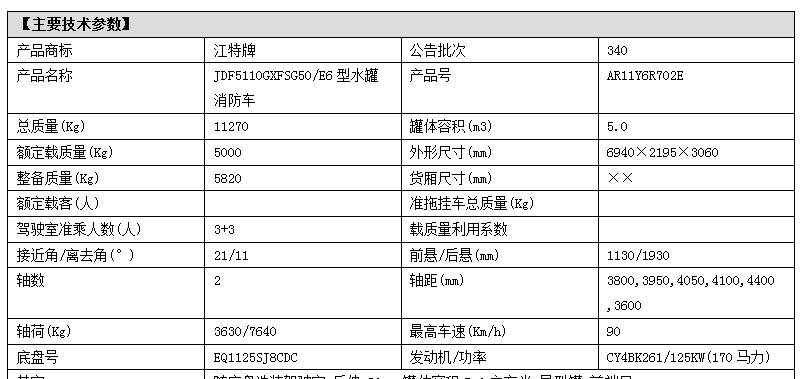

JDF5110GXFSG50/E6型水罐消防車 產品主要技術資料
產品名稱: JDF5110GXFSG50/E6型水罐消防車 外型尺寸: 6940×2195×3060
底盤型號: EQ1125SJ8CDC 貨廂尺寸: ××
前排乘客: 3+3 額定載客(人):
總 質 量 : (kg) 11270 接近/離去角(° ) 21/11
額定質量: (kg) 5000 前懸/后懸: 1130/1930
整備質量:(kg) 5820 最高車速(km/h): 90
排放標準: GB3847-2005,GB17691-2018國Ⅵ
整車說明: 后伸:80mm;罐體容積5.0立方米;異型罐,前端尺寸:1200×1150×1210(mm),后端尺寸:1410×2090×1210(mm);ABS型號/廠家:ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):100×100(mm),離地高度:475mm;主要專用裝置有消防泵,消防炮.
JDF5110GXFSG50/E6型水罐消防車 底盤參數
底盤型號: EQ1125SJ8CDC 燃油種類: 柴油
軸 數: 2 前 輪 距: 1745,1802,1820,1842
軸 距: 3800,3950,4050,4100,4400,3600 后 輪 距: 1630,1650,1800,1720
輪 胎 數: 6 輪胎規格: 245/70R19.5,8.25R20
JDF5110GXFSG50/E6型水罐消防車 發動機參數
發動機型號 發動機生產企業 排量 功率
D4.0NS6B170
D4.0NS6B185
YCS04190-68
ZD30D16-6N
D25TCIF1
D30TCIF1
D40TCIF1
D45TCIF1
NV30-C6G
NV30-C6C
NV30-C6D
CY4SK161
CY4SK261
CY4SK361
YCY30165-60
D4.0NS6B160
CY4BK261
YCY24140-60
Q28-130E60
H30-165E60
東風康明斯發動機有限公司
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
東風輕型發動機有限公司
昆明云內動力股份有限公司
昆明云內動力股份有限公司
昆明云內動力股份有限公司
昆明云內動力股份有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
廣西玉柴機器股份有限公司
東風康明斯發動機有限公司
東風朝陽朝柴動力有限公司
廣西玉柴機器股份有限公司
安徽全柴動力股份有限公司
安徽全柴動力股份有限公司
4000
4000
4156
2953
2499
2977
4052
4461
2968
3093
2968
3856
3856
3856
2970
4000
3707
2360
2800
3000


125

136
140
120
110
125
135
162
115
120
120
135
125
125
121
118
100
103
96
120

一、整車參數:




二、 上裝參數:

1整車描述

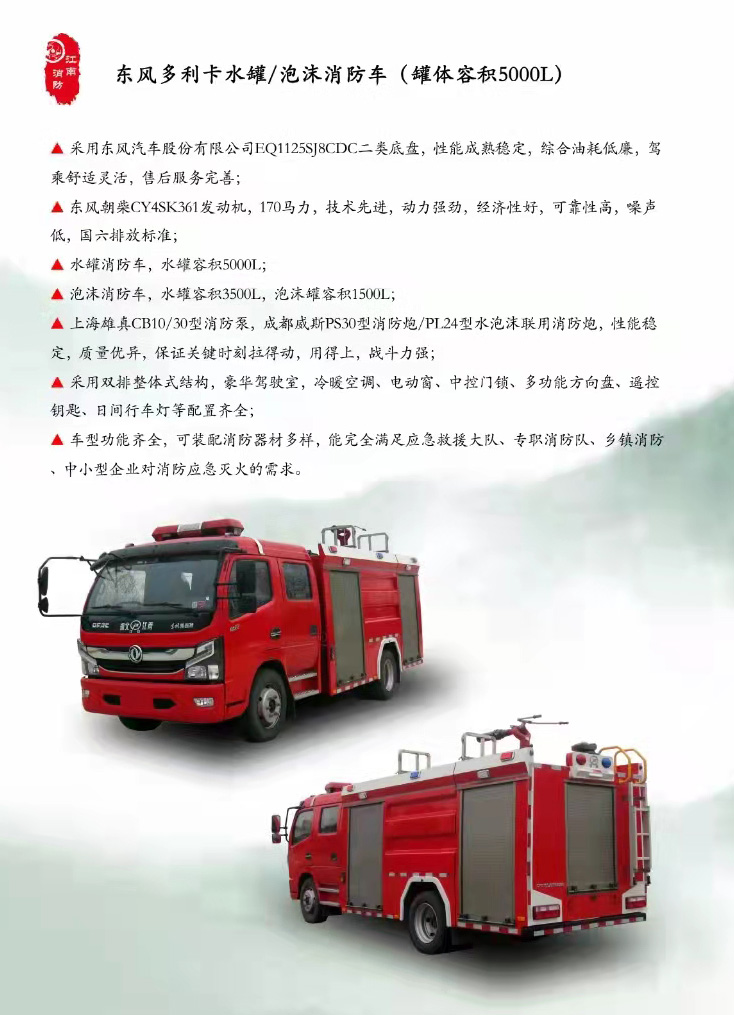

JDF5110GXFPM50/E6型泡沫消防車、JDF5110GXFSG50/E6型水罐消防車,采用東風EQ1125SJ8CDC底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為雙排,可乘坐3+3,該車為外露罐結構,車身前部為器材箱,中部為水罐,后部為泵房。載液罐體為優質碳鋼,與底盤采用彈性連接,載水3400kgPM50/5000kgSG50),泡沫液量1600kgPM50),裝備了上海茸申消防設備有限公司生產CB10/30型低壓消防泵,額定流量30L/S,車頂安裝成都威斯特消防機械有限公司生產的PL24PM50)或PS30W(SG50)型車用消防炮。該車輛結構緊湊,配置完備,機動性強,能夠及時應對企業,社區或重點消防單位的火情,可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離?蓮V泛應用于消防救援站,政府專職消防隊,企業專職消防隊等。

整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018第六階段限值的規定要求(國Ⅵ標準);整車通過國家消防裝備質量監督檢驗中心檢,已獲得應急管理部下發的CCCF強制性產品認證。

東風5噸水罐消防車

2、乘員室

采用平頭、四門,改制雙排結構,3+3座,左舵,原車儀表板處設置消防操作儀表板及警燈控制盒,加裝警報器、取力器控制開關及指示燈、附加電源開關。

東風5噸水罐消防車

3、上裝結構

整車 整車由消防員乘員室和車身兩大部分組成,車身布置采用內藏罐式結構,左右兩側為器材箱,中部為水罐,器材箱后部為泵房。所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕,所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割,保證零件精度。

主框架 主框架結構采用優質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走。

器材箱 器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。

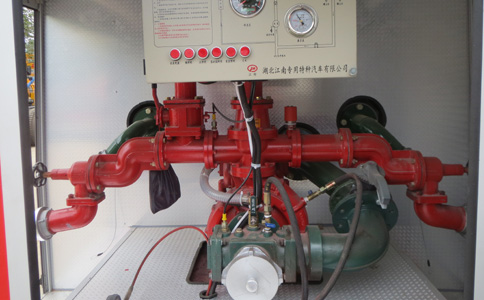

泵房 泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材。

爬梯及上車拉手 后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過450mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。

東風5噸水罐消防車

水罐 優質碳鋼,厚度為3mm,總?cè)萘?span>5000L。內藏式罐體,內設縱、防浪板,中間開有人孔,封頭、側板、隔板均有增加強度的梯形折筋,頂板采用角鐵加強,水罐能承受0.1 MPa 的靜水壓力,經0.1 MPa 靜水壓強度試驗,罐體兩側面不出現明顯殘余變形,整體防銹蝕處理。與底盤車架彈性連接。人孔:設直徑460mm人孔1個,帶有快速鎖定/開啟裝置。溢流口:設DN65溢流口1個。放余水口:設1DN40水罐放余水口,配球閥。注水口:在水罐左右兩側各接1DN65接口,進出水口:設1個水罐到水泵進水管,DN100閥門,手動控制,設1個水泵至水罐充水管,DN65閥門,手動控制。

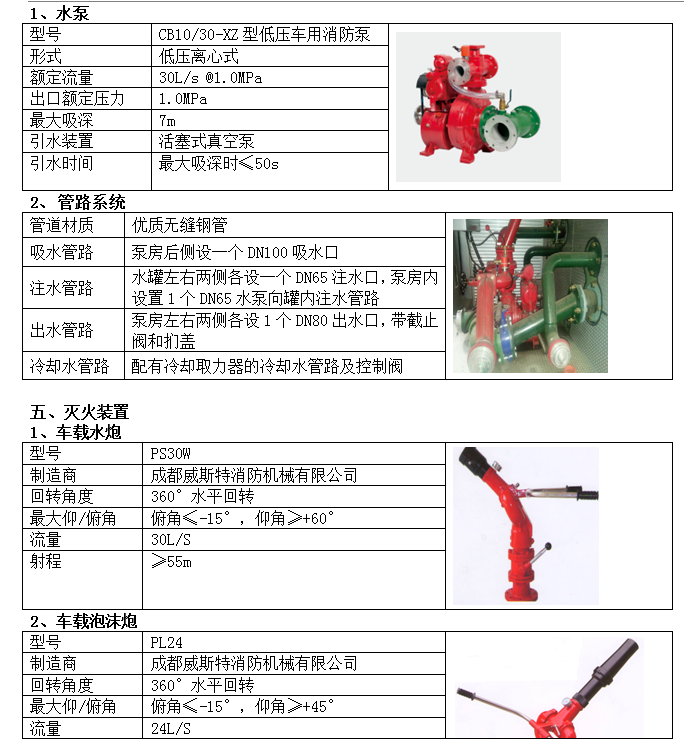

水泵、水炮及管路

采用低壓離心式CB10/30-RS型低壓車用消防泵,額定流量30L/s @1.0MPa,出口壓力1.0MPa,最大吸水深度7M,活塞式真空泵,最大吸水時間≤50s。

采用PS30W消防炮,俯角≤-15°,仰角≥+60°,流量30L/S,射程≥55m

東風5噸水罐消防車

東風5噸水罐消防車

湖北江南專用特種汽車有限公司是一家集消防車、水罐消防車、泡沫消防車、高噴消防車、森林消防車、垃圾車、壓縮式垃圾車等特種汽車公司,我公司一直以創優質服務,造用戶滿意產品,樹國內知名品牌為企業方針,為廣大用戶和經銷商提供質量優良的垃圾車、消防車等特種汽車產品和細心周到的服務http://zjhcz.cn/

更多詳情請致電:15997888977
